Электрокардиография (ЭКГ) — ключевой метод диагностики сердечно-сосудистых заболеваний, позволяющий оценить электрическую активность сердца. Важным аспектом являются отведения ЭКГ — точки, с которых регистрируются электрические сигналы. Правильное наложение электродов и понимание их функций критически важны для точной интерпретации результатов. В статье мы рассмотрим отведения ЭКГ, правильное наложение электродов, их функции и расшифровку данных. Эта информация будет полезна медицинским работникам и пациентам, желающим лучше понять процесс диагностики и значение результатов.

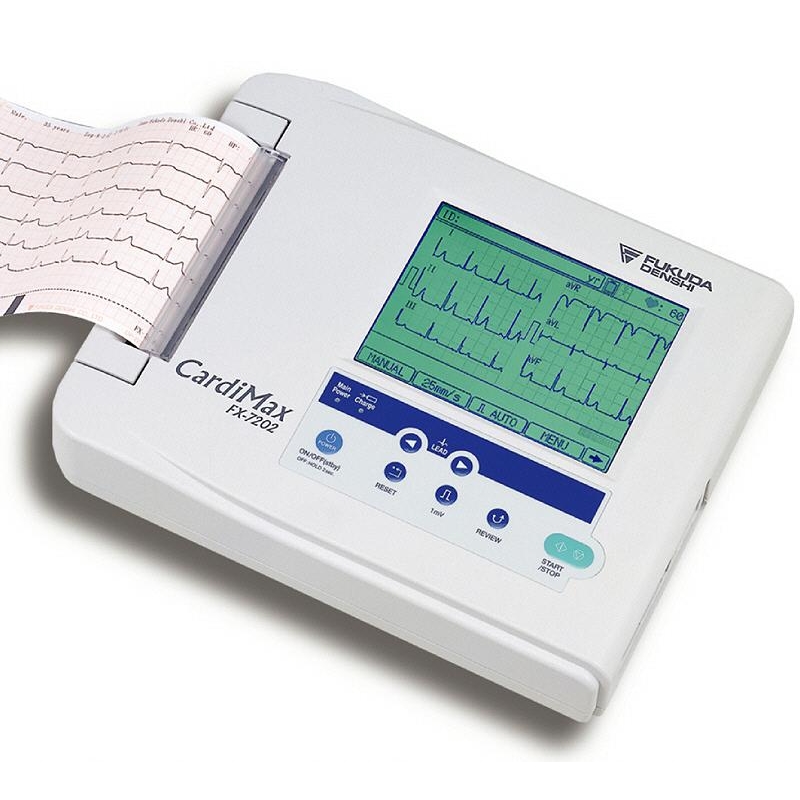

Как работает электрокардиограф

Работа диагностического устройства основывается на принципе регистрации электрических импульсов, возникающих в процессе функционирования сердечной мышцы. Прибор фиксирует эти биологические потенциалы, что позволяет визуально отобразить работу сердца. В ходе диагностики специалист получает график кардиограммы — различия биологических потенциалов, которые представлены в виде графического изображения на бумаге или экране устройства.

Важно знать!

Современные кардиографы обладают функцией памяти, что дает возможность сохранять информацию о работе сердца и мгновенно анализировать полученные электрокардиограммы, что способствует точной диагностике заболеваний.

С помощью данного метода можно определить:

1. Частоту и регулярность сердечного ритма (аритмия).
2. Травмы сердца (инфаркт, ишемическая болезнь).
3. Нарушения обмена электролитов (К, Mg, Са).
4. Проблемы с проводимостью внутри сердца (блокады).
5. Состояние сердечной мышцы (гипертрофия).
6. Внесердечные заболевания (например, тромбоэмболия легочной артерии).
7. Острые сердечные заболевания.

Для проведения процедуры электроды размещаются на различных участках тела. Современные ЭКГ-аппараты обрабатывают 12 отведений и имеют специальную фильтрацию сигнала, что позволяет получить точные данные о работе миокарда. Портативные устройства обычно оснащены встроенным аккумулятором и термопринтером, что позволяет использовать их в любом месте, что особенно удобно для мобильных диагностических кабинетов.

В медицине также широко применяется холтеровское мониторирование — непрерывная запись кардиограммы в течение суток. Результаты этой процедуры предоставляют детальную информацию о колебаниях в работе сердца. Уникальный прибор постоянно фиксирует данные и передает их на компьютер для анализа. Модернизация электрокардиографов осуществляется в следующих направлениях:

• упрощение управления устройством;
• уменьшение габаритов оборудования;
• удобство отображения информации в различных форматах для последующего анализа.

Важно знать!

Оснащение кардиооборудованием — это ключевой этап для высококвалифицированной медицины. Приобретение современного электрокардиографа не только значительно облегчает работу врачей, но и обеспечивает высокий уровень диагностики сердечных заболеваний.

Электроимпульсы формируются в результате сокращений и расслаблений миокарда. Таким образом, создается электрическое поле, охватывающее все тело (включая верхние и нижние конечности). В процессе своей работы миокард генерирует электропотенциалы с положительным и отрицательным полюсами. Разница потенциалов между двумя электродами фиксируется в отведениях. Электрокардиографические отведения представляют собой схематическое расположение соединенных точек тела с различными потенциалами. Прибор:

• фиксирует сигналы, полученные за определенный промежуток времени;
• преобразует их в графическое изображение на бумажном носителе.

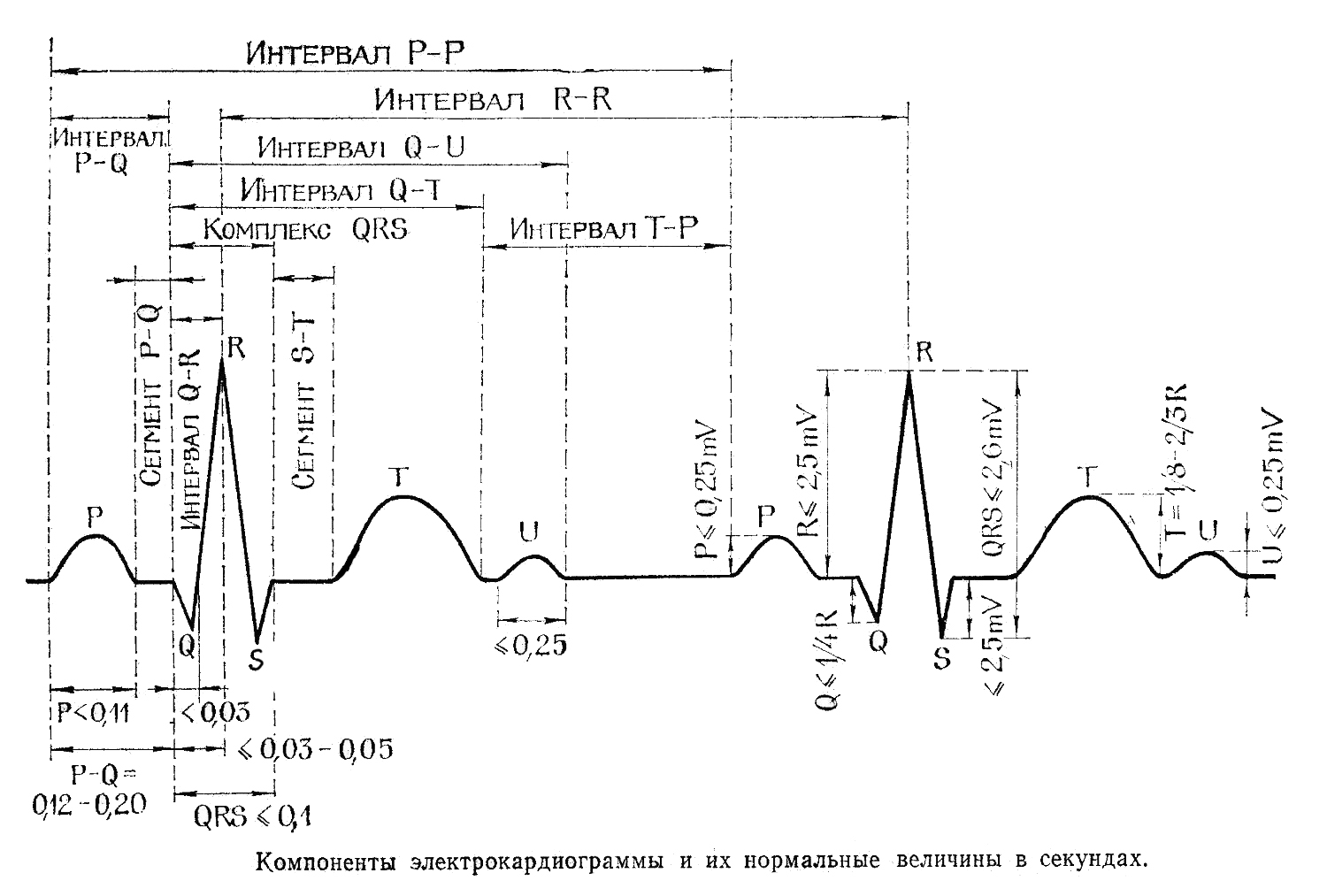

На горизонтальной линии графика отображается временной диапазон, а на вертикальной — амплитуда и частота изменения импульсов. Движение электрического тока к активному электроду фиксируется положительным зубцом, а его удаление — отрицательным. На графике они представлены заостренными углами: положительный зубец находится в верхней части, а отрицательный — в нижней. Чрезмерно высокие зубцы могут указывать на патологические изменения в органе.

Зубцы имеют следующие обозначения и значения:

1. Т — показатель восстановления сердечных желудочков между сокращениями.
2. Р — показатель деполяризации (возбуждения) предсердий.
3. Q, R, S — показатели возбуждения желудочков.
4. U — показатель восстановления удаленных участков желудочков миокарда.

Интервал (сегмент) между соседними зубцами называется сегментом (ST, QRST, TP). Сочетание сегмента и зубца образует период прохождения импульса.

ЭКГ: Основы. Зубцы и отведения.

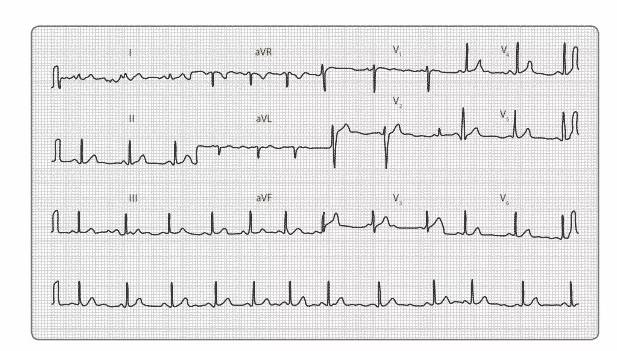

Отведения ЭКГ играют ключевую роль в диагностике сердечно-сосудистых заболеваний. Врачи отмечают, что каждое отведение предоставляет уникальную информацию о состоянии сердца. Например, отведения I, II и III позволяют оценить электрическую активность сердца в фронтальной плоскости, что помогает выявить нарушения ритма и ишемию миокарда. Отведения aVR, aVL и aVF дополняют картину, показывая, как сердце функционирует с разных углов.

Торакальные отведения V1-V6 дают возможность детально рассмотреть работу желудочков, что особенно важно при подозрении на инфаркт или другие патологии. Врачи подчеркивают, что правильная интерпретация данных ЭКГ требует опыта и знаний, так как даже небольшие изменения могут указывать на серьезные проблемы. Таким образом, отведения ЭКГ являются незаменимым инструментом в арсенале кардиолога для диагностики и мониторинга состояния пациента.

Показания к проведению электрокардиографии

Процедуру назначает врач, который выдает направление для обследования пациентов с такими заболеваниями, как диабет, заболевания легких, патологии щитовидной железы и нарушения в работе эндокринной системы. Основные показания для проведения процедуры включают:

1. Периодический медицинский осмотр.
2. Оценка состояния сердца перед предстоящей хирургической операцией.
3. Диагностика гипертонической болезни.
4. Выявление сердечной ишемии, мерцательной аритмии и определение состояния стенок миокарда.
5. Определение врожденных и приобретенных пороков сердца у новорожденных и взрослых.
6. Обнаружение нарушений ритма сердца и проводимости сердечных импульсов.
7. Мониторинг состояния сердца в процессе лечения.

Только кардиолог с соответствующим опытом и навыками в интерпретации кардиограмм может точно определить нормальные показатели или выявить отклонения.

Электрический потенциал в ЭКГ

Тем, кто заботится о своем здоровье, может быть интересно, почему при обследовании миокарда электроды устанавливаются не только на груди, но и на руках и ногах. Чтобы понять это, важно разобраться в особенностях работы сердца. Этот орган, сокращаясь, генерирует определенные электросигналы, создавая электромагнитное поле, которое распространяется по всему телу, включая конечности. Эти волны движутся по организму в виде концентрических кругов. При измерении электропотенциала в любой точке кардиограф покажет одинаковые значения.

Обратите внимание!

В медицине одинаковый электропотенциал в разных точках называется эквипотенциальным.

Измерения проводятся как в области верхних, так и нижних конечностей. Грудина также является одной из таких зон. ЭКГ часто записывают с поверхности миокарда (например, во время открытой хирургии) и от других частей проводящей системы сердца, таких как пучок Гиса. Это означает, что запись кривой электрокардиограммы осуществляется путем регистрации электросигналов с:

• грудной клетки;
• рук;
• ног.

Что такое электрическая ось сердца: причины отклонений, диагностика, лечение. При диагностике серьезных пороков и аномалий развития врачу иногда необходимо определить электрическую ось сердца. Она…

Таким образом, специалисты получают электрокардиограмму, записанную во всех отведениях, поскольку потенциалы сердца распространяются от определенных участков тела.

Виды отведений

Изменение разности электропотенциалов на поверхности тела, возникающее в процессе работы миокарда, фиксируется с помощью различных систем отведений. Каждое конкретное отведение демонстрирует разницу электропотенциалов между двумя определенными точками электрополя органа, где расположены электроды. Таким образом, различные ЭКГ-отведения отличаются друг от друга, прежде всего, местоположением на теле, где измеряется разность электропотенциалов.

Электроды, установленные в каждой из заданных точек на теле пациента, подключаются к гальванометру электрокардиографа. Один из электродов соединяется с положительным полюсом гальванометра, а другой — с отрицательным. В современной медицине используется 12 отведений электрокардиограммы, которые необходимо записывать при каждом обследовании сердца пациента:

1. Три стандартных отведения.
2. Три усиленных отведения от рук и ног.
3. Шесть правых грудных отведений.

Электрокардиография обычно проводится в стационарных условиях и поликлиниках по медицинским показаниям.

Отведения стандартного типа

Каждая точка в электрическом поле имеет свой уникальный потенциал. Сравнивая потенциалы двух точек в этом поле, можно вычислить разницу электропотенциалов между ними, что можно записать. Запись потенциалов осуществляется между двумя точками – правой и левой рукой. Один из основателей данной методики, Эйнтховен, предложил называть расположение двух записывающих электродов первым стандартным отведением, обозначив его цифрой I.

Разница потенциалов, определяемая между правой рукой и левой ногой, получила название второго отведения – П. Когда электроды устанавливаются на левой руке и левой ноге, кардиограмма фиксируется в третьем стандартном отведении (III).

Обратите внимание!

Если мысленно соединить области размещения регистраторов на конечностях, получится треугольник, который назван в честь Эйнтховена.

Таким образом, для записи кардиограммы в стандартных отведениях используются три регистратора, которые размещаются на руках и ногах. Чтобы избежать путаницы при их установке, электроды имеют разные цвета:

1. Красный электрод крепится к правой руке.
2. Желтый – к левой руке.
3. Зеленый – на левой ноге.
4. Черный – на правой ноге, служит для заземления.

При записи кардиограммы сердца в стандартных отведениях фиксируется разность электропотенциалов между двумя точками электрического поля. Поэтому стандартные ЭКГ отведения называются двухполюсными.

Урок 1. Видеокурс "ЭКГ под силу каждому".

Отведения усиленного характера

Показания фиксируются за счет определения разницы между электрическим потенциалом (ЭП) одной из конечностей, где установлен положительный регистратор, и усредненными значениями электропотенциалов остальных конечностей. Эти отведения на схеме обозначаются комбинацией букв:

1. aVF.
2. aVL.
3. aVR.

Связь электрического центра миокарда с местом установки электрода демонстрирует ось усиленных отведений. Эта ось делится на две равные части. Одна из них положительная и направлена к активному электродному регистратору, в то время как другая – отрицательная, направлена к электроду Гольдберга с «минус» зарядом.

Отведения грудного отдела

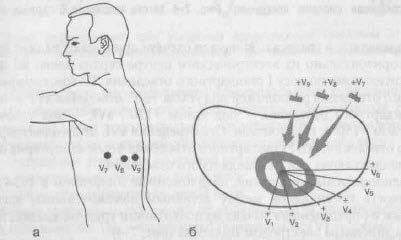

Отведения ЭКГ, расположенные в области грудины, обозначаются буквой V, что было предложено Вильсоном. В процессе обследования используются шесть грудных отведений ЭКГ. Для этого электроды фиксируются в определенных точках на груди. Грудные отведения на ЭКГ обозначаются комбинацией букв и цифр. Места установки электродов следующие:

1. Четвертое межреберное пространство справа от грудины – V1.
2. Четвертое межреберное пространство слева от грудины – V2.
3. Зона между V2 и V4 – V3.
4. Центральная линия от ключицы и пятое межреберное пространство – V4.
5. Линия подмышкой спереди и область пятого межреберного пространства – V5.
6. Середина подмышечной области и шестое межреберное пространство – V6.

Использование кардиограммы в 12 отведениях является более распространенным подходом. Патологические изменения на электрокардиограмме в каждом из отведений отражают общую электродвижущую силу миокарда, что является результатом одновременного воздействия на отведение изменяющегося электрического потенциала в стенках сердечной мышцы, в отделах желудочков, а также в верхней и нижней частях сердца.

Дополнительные отведения

Для получения наиболее достоверной информации о состоянии сердца во время обследования используются дополнительные отведения. Для этого применяются датчики, которые обычно используются в стандартных отведениях. Собранные данные позволяют выявить патологии, связанные с функционированием задней части миокарда, передней стенки сердца и верхних отделов органа.

Обратите внимание!

Дополнительные отведения часто являются необходимыми для точной диагностики сердечных заболеваний.

ЭКГ по Нэбу

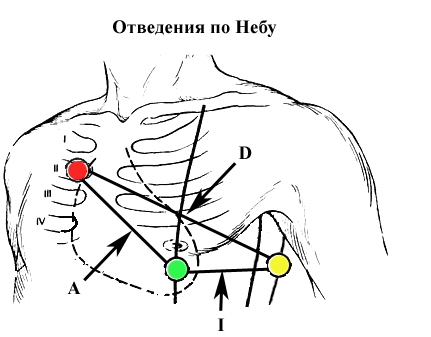

При использовании метода ЭКГ по Нэбу задействуются всего три электрода. Красный и желтый датчики устанавливаются на пятом межреберном пространстве: красный располагается справа на грудной клетке, а желтый – на задней поверхности подмышечной линии. Зеленый датчик размещается на центральной линии ключичной области.

Как правило, ЭКГ по Нэбу применяется для диагностики некроза задней стенки сердца (заднебазальный инфаркт миокарда) и для мониторинга состояния сердечной мышцы у спортсменов и людей, занимающихся физической активностью на профессиональном уровне.

Нужна ли подготовка к ЭКГ

Отдельная подготовка к электрокардиограмме не требуется, однако для получения максимально точных результатов обследования стоит учесть несколько важных моментов. За сутки до проведения диагностики рекомендуется:

1. Хорошо отдохнуть (не менее 8 часов сна).
2. Постараться избежать стрессовых ситуаций.
3. Процедуру следует проводить на голодный желудок.
4. За 4-5 часов до обследования желательно ограничить потребление пищи и жидкости.
5. Во время диагностики необходимо раздеться, расслабиться и не волноваться.
6. Перед посещением ЭКГ следует отказаться от курения и употребления алкоголя.

Не рекомендуется посещать тренажерный зал и подвергать организм физическим нагрузкам. Если требуется прием лекарств, этот вопрос следует обсудить с кардиологом.

Важно!

Запрещено посещение сауны и выполнение других процедур, связанных с воздействием высоких температур на организм.

Хотя специальной подготовки к электрокардиограмме не требуется, соблюдение этих рекомендаций поможет получить более точные результаты. Люди, заботящиеся о своем здоровье, не пренебрегают правилами подготовки.

Как расшифровывается ЭКГ

Результаты электрокардиограммы расшифровывает кардиолог. С помощью кардиограммы можно установить: частоту сердечных сокращений, а также выявить нарушения проводимости сердца. Этот метод позволяет своевременно обнаружить повреждения стенок сердца, оценить регулярность сокращений и выявить проблемы с обменом электролитов в миокарде.

ЭКГ позволяет оценить:

1. Состояние сердца: здоровое или патологическое.
2. Общее состояние сердечно-сосудистой системы.

Данный метод обследования помогает выявить как серьезные заболевания и пороки сердца, так и незначительные патологии, которые не требуют лечения. Обычно используется стандартная методика проведения, однако в медицине могут применяться различные виды процедур:

1. Внутрипищеводная ЭКГ – при которой активный электрод вводится в пищевод для дифференциации наджелудочковых и желудочковых патологий.
2. ЭКГ по Холтеру – кардиограмма записывается на протяжении длительного времени, что позволяет сравнить полученные данные.
3. Велоэргометрия – исследование проводится во время физической нагрузки на велотренажере.
4. ЭКГ с высоким разрешением и другие методы диагностики.

Кардиолог назначает диагностику, основываясь на особенностях заболевания и показаниях пациента. Основные параметры кардиограммы:

1. При нормальном состоянии источник возбуждения соответствует синус-ритму.
2. Частота ритма – интервал между R-зубцами не превышает 10%.
3. Нормальная частота сердечных сокращений – 60-80 ударов в минуту.
4. Положение электрической оси сердца – от полугоризонтального до полувертикального.
5. R-зубец всегда имеет положительное значение.
6. T-зубец также должен быть положительным.
7. Длительность интервала PQ – от 0.02 до 0.09 секунд.
8. Интервал ST – располагается на изолинии, допускаются отклонения не более 0.5 мм.

Процедура может проводиться как в амбулаторных, так и в стационарных условиях, а также на дому. Результаты может интерпретировать кардиолог или терапевт. В случае отклонений от нормальных показателей пациент может быть госпитализирован или назначено лечение медикаментами. Нормальными считаются следующие параметры:

1. Равные интервалы между R-зубцами.
2. Положительный R-зубец (может находиться в отведениях III, V1, aVL).
3. Горизонтальный интервал между P и Q – не более 0.2 секунд.
4. Наличие S и R во всех отведениях.
5. Q-зубец – только отрицательный.
6. T-зубец – положительный, всегда следует за QRS на графике.

Электрическая активность сердца: что это такое и как правильно измерять. Биоэлектрическая активность сердца – это способность органа генерировать электрические поля в процессе работы. Здоровые…

ЭКГ является информативным методом обследования сердца, который применяется как для взрослых, так и для детей, начиная с первых дней жизни. В некоторых случаях ЭКГ может спасти жизнь новорожденному с врожденными сердечными патологиями.

Электрокардиография, или ЭКГ, – это широко используемая в медицине методика, позволяющая быстро получить детальную информацию о состоянии миокарда и других органов. Данные, полученные в ходе диагностики сердца, помогают выявить множество сердечных заболеваний, своевременно начать лечение и предотвратить серьезные осложнения.

ЭКГ

Ошибки при проведении ЭКГ и их влияние на результаты

Электрокардиография (ЭКГ) является важным инструментом в диагностике сердечно-сосудистых заболеваний. Однако, как и любой медицинский тест, ЭКГ может быть подвержена ошибкам, которые могут существенно повлиять на результаты и, следовательно, на клинические решения. Ошибки при проведении ЭКГ могут быть связаны как с техническими аспектами, так и с человеческим фактором.

Одной из наиболее распространенных ошибок является неправильное размещение электродов. Каждый из 12 отведений ЭКГ имеет свое специфическое место на теле пациента, и любое отклонение от этого может привести к искажению данных. Например, если электроды, отвечающие за грудные отведения, установлены неправильно, это может привести к неверной интерпретации сердечного ритма и выявлению ложных патологий.

Кроме того, состояние кожи пациента также может влиять на качество записи. Наличие пота, жира или других загрязнений на коже может привести к плохому контакту между электродами и кожей, что, в свою очередь, может вызвать артефакты на графике ЭКГ. Поэтому перед проведением процедуры важно подготовить кожу, очистив ее от загрязнений и, при необходимости, удалив волосы в области установки электродов.

Еще одной распространенной ошибкой является неправильная настройка аппарата ЭКГ. Неправильные параметры, такие как скорость записи или чувствительность, могут привести к искажению результатов. Например, если скорость записи слишком высока, это может привести к сжатию графика и затруднить интерпретацию отдельных комплексов. Поэтому перед началом процедуры необходимо убедиться, что аппарат настроен правильно.

Человеческий фактор также играет значительную роль в точности ЭКГ. Неправильная интерпретация данных, недостаточная квалификация медицинского персонала или даже усталость врача могут привести к ошибкам в диагнозе. Поэтому важно, чтобы специалисты, проводящие и интерпретирующие ЭКГ, проходили регулярное обучение и повышали свою квалификацию.

Наконец, стоит отметить, что некоторые ошибки могут возникать из-за особенностей самого пациента, таких как наличие аритмий, электролитные нарушения или другие медицинские состояния. Эти факторы могут влиять на форму и амплитуду волн на ЭКГ, что может затруднить диагностику.

В заключение, ошибки при проведении ЭКГ могут существенно повлиять на результаты и, следовательно, на клинические решения. Поэтому важно соблюдать все протоколы и рекомендации, а также обеспечивать высокую квалификацию медицинского персонала для минимизации рисков и повышения точности диагностики.

Интерпретация результатов ЭКГ в клинической практике

Интерпретация результатов электрокардиограммы (ЭКГ) является важным аспектом клинической практики, так как позволяет врачам оценивать состояние сердечно-сосудистой системы пациента. ЭКГ предоставляет информацию о электрической активности сердца, и правильная интерпретация отведений помогает выявить различные патологии.

ЭКГ записывается с помощью электродов, размещенных на коже пациента, и каждый из отведений отражает электрическую активность сердца с определенного угла. Существует 12 стандартных отведений, которые делятся на три группы: грудные, конечные и дополнительно, такие как V1-V6, I, II, III, aVR, aVL и aVF. Каждое из этих отведений имеет свои особенности и предназначение.

Грудные отведения (V1-V6) позволяют получить детальную информацию о передней, боковой и задней стенках сердца. Например, отведение V1 расположено в правой части грудной клетки и может помочь в диагностике правожелудочковой гипертрофии или инфаркта миокарда. Отведение V5, расположенное на уровне пятого межреберья слева, предоставляет информацию о состоянии боковой стенки левого желудочка.

Конечные отведения (I, II, III, aVR, aVL, aVF) обеспечивают обзор электрической активности сердца в различных плоскостях. Отведение I показывает разницу потенциалов между правой и левой конечностями, что позволяет оценить состояние левого предсердия. Отведение II, наиболее часто используемое для мониторинга, отображает электрическую активность сердца в вертикальной плоскости и помогает выявить аритмии и другие нарушения ритма. Отведения aVR, aVL и aVF дают возможность оценить электрическую активность сердца в различных направлениях, что важно для диагностики инфарктов и других заболеваний.

При интерпретации ЭКГ важно учитывать не только отдельные отведения, но и их взаимосвязь. Например, изменения в одном отведении могут указывать на патологию, но только в сочетании с данными других отведений можно сделать окончательный вывод. Также следует учитывать клиническую картину пациента, его анамнез и сопутствующие заболевания.

Кроме того, интерпретация ЭКГ требует знаний о нормальных и патологических вариантах. Например, изменения сегмента ST могут указывать на ишемию миокарда, а изменения в зубцах T могут свидетельствовать о гипоксии или электролитных нарушениях. Поэтому важно, чтобы врач, интерпретирующий ЭКГ, имел опыт и понимание клинической значимости различных изменений.

В заключение, интерпретация результатов ЭКГ является сложным, но необходимым процессом в клинической практике. Понимание функций и значимости каждого отведения позволяет врачам более точно диагностировать заболевания сердца и назначать соответствующее лечение.

Современные технологии в электрокардиографии

В последние десятилетия произошел значительный прогресс в области разработки оборудования и программного обеспечения, что позволило улучшить качество записи ЭКГ и повысить точность интерпретации данных.

Одним из ключевых аспектов современных технологий является использование цифровых систем для регистрации и анализа электрокардиограмм. Цифровые ЭКГ-аппараты обеспечивают более высокую точность измерений и позволяют сохранять данные в электронном виде, что упрощает их дальнейшую обработку и анализ. Кроме того, такие системы могут автоматически выявлять аномалии в сердечном ритме и предлагать предварительные диагнозы, что значительно ускоряет процесс диагностики.

Современные ЭКГ-аппараты также оснащены функциями удаленного мониторинга, что позволяет врачам отслеживать состояние пациентов в реальном времени. Это особенно актуально для людей с хроническими заболеваниями сердца, которым необходимо регулярное наблюдение. С помощью мобильных приложений и облачных технологий данные ЭКГ могут передаваться напрямую врачу, что позволяет оперативно реагировать на изменения в состоянии пациента.

Кроме того, современные технологии включают использование искусственного интеллекта и машинного обучения для анализа ЭКГ. Алгоритмы, основанные на ИИ, способны обрабатывать большие объемы данных и выявлять паттерны, которые могут быть неочевидны для человеческого глаза. Это открывает новые горизонты в диагностике, позволяя выявлять заболевания на ранних стадиях и повышая точность диагностики.

Также стоит отметить, что современные технологии способствуют улучшению доступности медицинских услуг. Портативные устройства для записи ЭКГ, такие как носимые мониторы, позволяют пациентам проводить мониторинг своего состояния в домашних условиях, что особенно важно в условиях ограниченного доступа к медицинским учреждениям.

Таким образом, современные технологии не только повышают качество диагностики и лечения сердечно-сосудистых заболеваний, но и делают медицинские услуги более доступными и эффективными. Это, в свою очередь, способствует улучшению здоровья населения и снижению заболеваемости сердечно-сосудистыми заболеваниями.
