Электрокардиография (ЭКГ) — ключевой инструмент для диагностики сердечно-сосудистых заболеваний, позволяющий врачам оценить состояние сердца и выявить отклонения в его работе. В статье рассмотрим правила расшифровки ЭКГ, представим таблицу норм для взрослых и обсудим виды сердечного ритма и их значение. Знание основ интерпретации результатов ЭКГ поможет медицинским работникам и пациентам лучше понимать здоровье и своевременно реагировать на проблемы с сердцем.

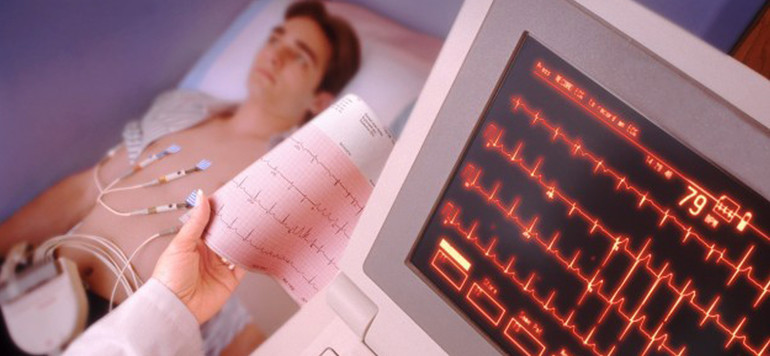

Суть и значение кардиографии

В процессе работы сердечной мышцы возникают электрические импульсы, и кардиография занимается их изучением. Электрокардиограмма представляет собой итог измерения электрических характеристик сердца, который отображается в виде временного графика. С помощью кардиограммы можно получить информацию о состоянии сердечной мышечной ткани:

• наличие тахикардии и аритмии;
• частота сердечных сокращений;
• острые и хронические повреждения миокарда;
• нарушения обмена веществ;
• нерегулярность электрической проводимости и положение электрической оси сердца.

Врачи используют анализ электрокардиограммы для диагностики заболеваний сосудов, не связанных с сердцем, а также для разработки схемы и плана лечения. Показаниями для проведения этой процедуры являются ощущения необычного сердцебиения, частые обмороки, слабость, одышка, эндокринные расстройства и заболевания нервной системы.

Врачи подчеркивают важность правильной расшифровки электрокардиограммы (ЭКГ) для диагностики сердечно-сосудистых заболеваний. Основные параметры, на которые обращают внимание специалисты, включают частоту сердечных сокращений, интервалы и амплитуды зубцов. Нормальные значения для взрослых варьируются: частота сердечных сокращений составляет 60-100 ударов в минуту, интервал PR — 120-200 мс, а интервал QT — менее 440 мс у мужчин и менее 460 мс у женщин. Врачи отмечают, что отклонения от этих норм могут указывать на различные патологии, такие как аритмии или ишемия. Поэтому точная интерпретация ЭКГ является ключевым элементом в клинической практике, позволяющим своевременно выявлять и лечить сердечные заболевания.

Методика проведения обследования

Для проведения электрокардиограммы пациенту необходимо лечь на спину. Процедура осуществляется с использованием переносного или стационарного электрокардиографа. Стационарные устройства чаще всего устанавливаются в поликлиниках, тогда как переносные аппараты применяются работниками скорой помощи. Чтобы электрокардиограф мог получать данные о электрических потенциалах на коже, к грудной клетке и конечностям прикрепляются электроды.

При появлении первых признаков сердечного заболевания следует обратиться к кардиологу или терапевту за направлением на ЭКГ. В любой поликлинике эта процедура предоставляется бесплатно. Во время записи кардиограммы электроды фиксируют силу и направление электрических импульсов. Записывающее устройство отвечает за регистрацию электромагнитных колебаний, которые отображаются на бумаге в виде прямой линии и зубцов. Для выполнения ЭКГ отводится определенный временной интервал — 25, 50 или 100 мм в секунду.

На специальной бумажной ленте используются горизонтальная ось X и вертикальная ось Y. Ось X обозначает время и измеряется в миллиметрах. Временной отрезок на миллиметровой шкале позволяет отслеживать ритм сокращений и расслаблений всех частей миокарда. Ось Y отображает силу импульсов, для чего используются миливольты. Анализ продолжительности и интервалов между электрическими потенциалами помогает врачам поставить диагноз и выявить возможные патологии сердечной мышцы.

Урок 1. Видеокурс "ЭКГ под силу каждому".

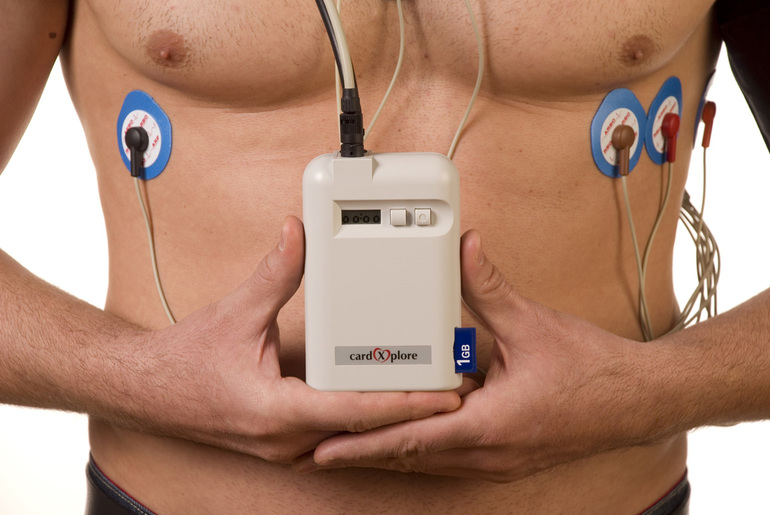

Холтеровское мониторирование ЭКГ

В медицинской практике, помимо стационарных устройств, врачи также применяют портативные приборы, предназначенные для суточного мониторинга. Датчики с грудными электродами прикрепляются к телу пациента, после чего начинается запись данных на протяжении 24 часов. Специалисты отмечают, что этот метод значительно превосходит традиционную электрокардиограмму, так как позволяет получить полное представление о процессах, происходящих в сердце.

Например, при проведении кардиограммы в стационарных условиях пациент должен находиться в состоянии покоя, в то время как некоторые симптомы и отклонения могут проявляться во время движения, физической активности или сна. Такие явления можно отследить только с помощью анализа и холтеровского мониторинга.

Другие виды процедур

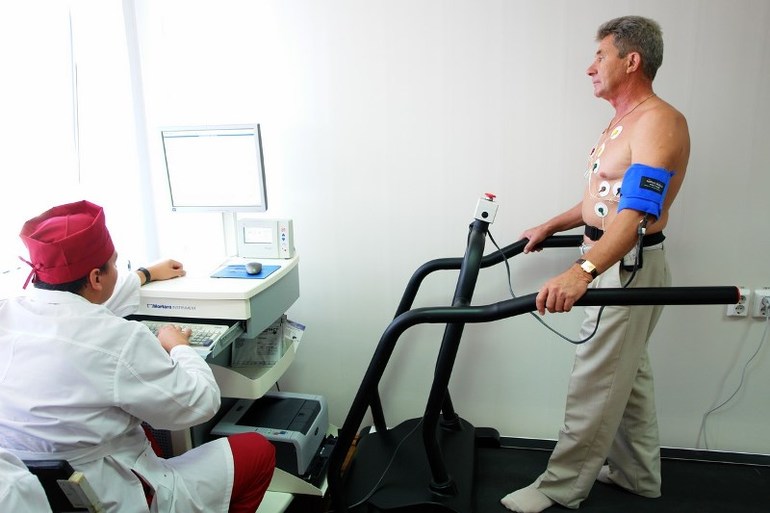

В области медицины применяются различные методы для проведения электрокардиограммы, среди которых наиболее распространённым является мониторинг с физической нагрузкой. Этот подход позволяет более явно выявить отклонения в работе сердца. Для создания необходимой физической нагрузки часто используется беговая дорожка. Однако данный метод будет наиболее эффективен в случаях, когда заболевания проявляются при активной работе сердечных мышц, таких как тахикардия или ишемическая болезнь сердца.

Что касается фонокардиографии, то этот метод включает в себя запись не только электрических сигналов сердца, но и звуков, возникающих в процессе его функционирования. Такой комплексный анализ назначается для выявления шумов в сердце, а также при подозрении на наличие патологий.

https://youtube.com/watch?v=BlMr1WTbyZ4

Прохождение обследования и типы зубцов

Обязательным условием для проведения электрокардиограммы является полное спокойствие пациента. Между физической активностью и процедурой должно пройти не менее 15−20 минут. Запрещается делать ЭКГ сразу после еды, употребления алкогольных напитков, кофе или курения. На результаты электрокардиограммы могут оказать влияние:

• время суток и физическая нагрузка;
• расположение датчиков и электродов;
• прием пищи и электромагнитные поля.

Сердце состоит из двух предсердий и двух желудочков, а электроимпульсы, вызывающие его сокращения, формируются в верхней части миокарда. Эти импульсы равномерно распространяются по сердцу вниз, вызывая сокращение предсердий.

Правый желудочек отвечает за перекачивание крови по организму и участвует в первом круге кровообращения. В этот момент происходит сокращение сердечных мышц, что называется систолой. После сокращения всех отделов сердца наступает фаза полного расслабления — диастола. Повторение этих этапов и называется сердцебиением.

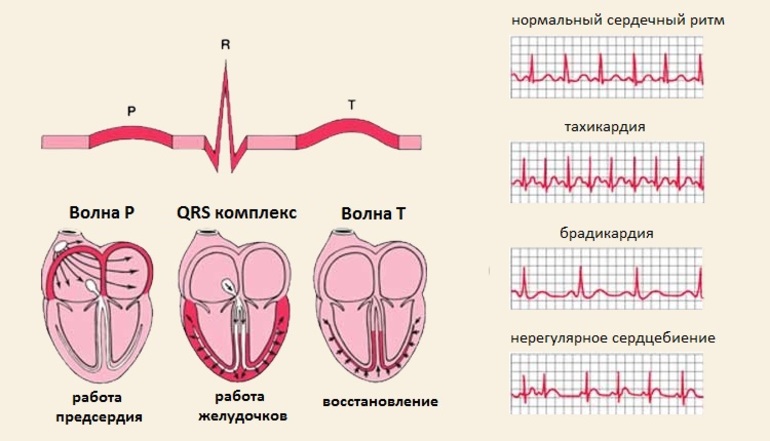

Если в распространении импульсов нет изменений, состояние сердца на ЭКГ будет представлено горизонтальной прямой линией, известной в медицине как изолиния. При отклонениях от графика на электрокардиограмме появляются зубцы, которые могут быть положительными или отрицательными. Всего существует 6 зубцов, каждый из которых обозначает следующее:

• P — импульсы и сокращение клапанов;
• R — возбуждение желудочков;
• T — расслабление желудочков;
• QRST — расслабление среднего слоя сердечной мышцы;
• AVR — в норме отсутствует, но важен для диагностики определенных заболеваний;
• QRS — горизонтальная линия, свидетельствующая о восстановлении миокарда.

Зубцы указывают на наличие заболеваний и причины их возникновения. Расшифровку электрокардиограммы должен проводить только квалифицированный кардиолог, который составит заключение на основе полученных данных.

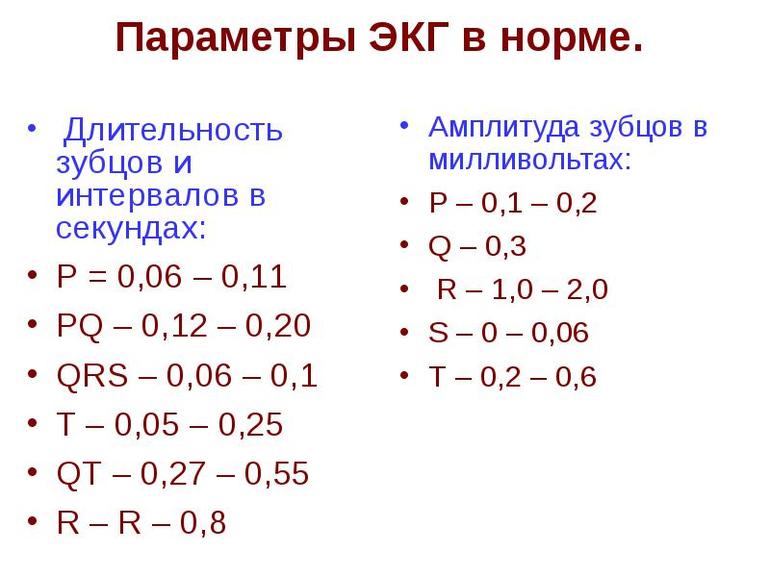

Таблица расшифровки ЭКГ и нормальных показателей для взрослых:

Методика регистрации ЭКГ

Частота и ритмичность сокращений

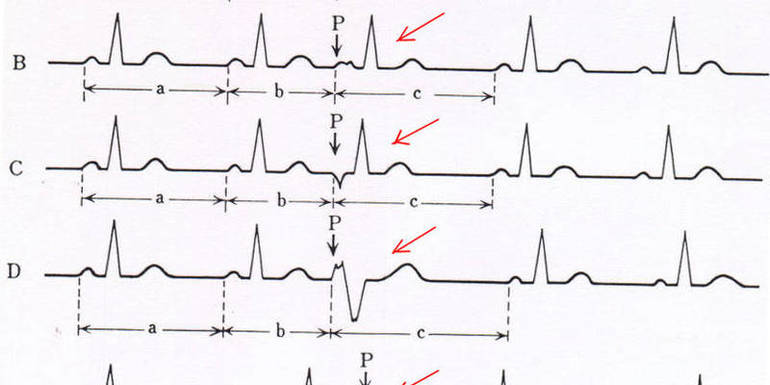

Сбои в ритме сердечных сокращений в медицинской практике обозначаются термином аритмия, а для оценки нестабильности ритма используются проценты. Если расстояние и скорость между зубцами на кардиограмме превышают 15%, это свидетельствует о наличии неправильного ритма или синусовой аритмии. Состояние аритмии с синусовым ритмом считается нормальным для подростков и студентов, однако часто это может указывать на начало патологического процесса.

Одной из наиболее распространенных форм аритмии является несвоевременная деполяризация, которая проявляется в виде внеплановых сокращений. Как здоровые мужчины, так и женщины могут испытывать единичные экстрасистолии, но если на электрокардиограмме они фиксируются слишком часто, это может указывать на систолическое воспаление сердечной мышцы, ишемическую болезнь или порок сердца.

Частота сердечного ритма — это простая и понятная характеристика, позволяющая определить количество сокращений за минуту. Показатели сердечных сокращений могут варьироваться и указывать на наличие заболеваний:

• превышение нормы — тахикардия;
• снижение нормы — брадикардия.

У взрослых нормальный диапазон сердечных сокращений на ЭКГ составляет от 65 до 85 ударов в минуту. Важно отметить, что понятие «норма» является относительным, и такие состояния, как тахикардия и брадикардия, могут наблюдаться даже у здоровых людей. Например, тахикардия может возникать в стрессовых ситуациях или после интенсивной физической активности, тогда как брадикардия часто наблюдается во время сна.

Описание сердечного ритма

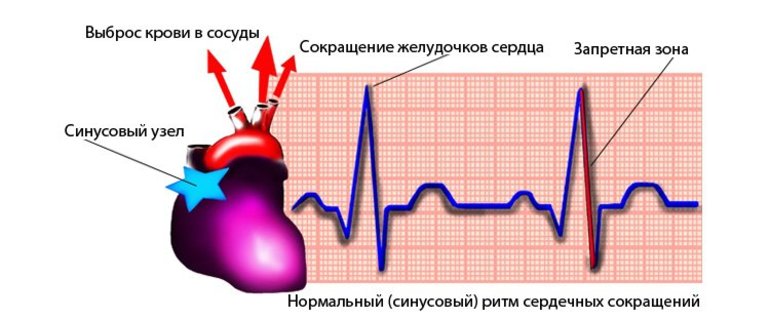

Сердечный ритм (кардограмма) может быть классифицирован на желудочковый, предсердный, синусовый и атриовентрикулярный. Наилучшим вариантом считается синусовый ритм, в то время как остальные типы сигнализируют о наличии определенных проблем в функционировании сердца.

Предсердный ритм представляет собой относительно легкую степень нарушения сердечного ритма и может возникать при эндокринных заболеваниях, ишемии, гипертонии или синдроме слабости синусового узла. Атриовентрикулярный ритм, в свою очередь, может приводить к снижению пульса до 55 ударов в минуту и часто сопровождается тахикардией. Этот тип ритма характерен для инсульта, заболеваний суставов или после хирургических операций на сердце.

Наиболее серьезной формой нарушения ритма является желудочковый, при котором частота сердечных сокращений может упасть до 35 ударов в минуту. Предвестниками желудочкового ритма могут быть пороки сердца, острый инфаркт, клиническая смерть и деформация клапанов.

Еще одним важным показателем при проведении ЭКГ является электрическая ось сердца, измеряемая в градусах. Этот параметр показывает направление распространения электрических импульсов, и в норме он не должен превышать 70 градусов. Отклонение электрической оси сердца от нормы может свидетельствовать о внутрисердечной блокаде или начальной стадии гипертонии.

Установка электродов при холтеровском мониторировании 12-ти отведений ЭКГ

Расшифровка электрокардиограммы

При анализе электрокардиограммы можно обнаружить множество различных заболеваний, требующих срочного лечения или дальнейшего обследования. Изменения метаболического характера указывают на нехватку питательных веществ, таких как коллаген, магний, кобаламин и натрий, необходимых для нормального функционирования сердечной мышцы.

Синдром может предшествовать:

• перикардиту;
• митральному стенозу;
• сердечной астме;
• кардиомиопатии и ишемии.

Кардиолог также может выявить нарушения, связанные с проводимостью в желудочках и нервном пучке Гиса. В таких случаях затрагиваются ножки и ствол нервного пучка, что может привести к нестабильности частоты сердечных сокращений (ЧСС).

Мерцательная аритмия проявляется в виде трепетания или мерцания предсердий, что может быть вызвано различными интоксикациями, сахарным диабетом и злоупотреблением табачными изделиями. Это состояние часто наблюдается при ишемической болезни сердца, кардиосклерозе и воспалительных процессах в миокарде.

Защитная реакция, указывающая на чрезмерную нагрузку на сердечные мышцы, выражается в общей гипертрофии миокарда. Это может привести к сердечной недостаточности, инфаркту или аритмии. Еще одним заболеванием является гипертрофическая кардиомиопатия, которая имеет наследственный характер. Она характеризуется аномальным расположением сердечных волокон, что может вызвать внезапную остановку сердца.

Не рекомендуется самостоятельно расшифровывать результаты и ставить себе диагноз. Лучше всего обратиться к врачу для получения квалифицированной помощи.

https://youtube.com/watch?v=NFUyw1Vc2CY

Ошибки при интерпретации ЭКГ

Интерпретация электрокардиограммы (ЭКГ) – это сложный процесс, требующий глубоких знаний анатомии сердца, физиологии и клинической медицины. Рассмотрим основные ошибки, которые могут возникнуть в процессе анализа ЭКГ.

1. Неправильная установка электродов. Одной из самых распространенных ошибок является неверное размещение электродов. Это может привести к искажению результатов и неправильной интерпретации. Например, если электроды, отвечающие за регистрацию грудных отведений, установлены неправильно, это может вызвать ложные изменения в сегментах ST и зубцах T.

2. Игнорирование артефактов. Артефакты на ЭКГ могут возникать по различным причинам, включая движение пациента, электрические помехи и плохой контакт электродов с кожей. Необходимо уметь отличать артефакты от истинных изменений, чтобы избежать неверной диагностики.

3. Неправильная интерпретация зубцов. Зубцы P, QRS и T имеют свои особенности и значения. Неправильная интерпретация их формы и амплитуды может привести к ошибкам в диагностике аритмий, ишемии или других заболеваний сердца. Например, увеличение зубца P может указывать на гипертрофию предсердий, тогда как его уменьшение может свидетельствовать о других патологиях.

4. Пренебрежение клинической информацией. ЭКГ следует интерпретировать в контексте клинической картины пациента. Игнорирование анамнеза, симптомов и других исследований может привести к неверным выводам. Например, наличие боли в груди в сочетании с изменениями на ЭКГ может указывать на острый коронарный синдром, тогда как без учета клинической информации это может быть интерпретировано как незначительное отклонение.

5. Неправильная оценка частоты сердечных сокращений (ЧСС). ЧСС можно определить по интервалам между зубцами R. Ошибки в подсчете могут привести к неправильной классификации тахикардии или брадикардии. Важно учитывать, что ЧСС может варьироваться в зависимости от состояния пациента, поэтому необходимо учитывать и другие факторы.

6. Недостаточное внимание к сегментам ST. Изменения в сегментах ST могут указывать на ишемию или инфаркт миокарда. Неправильная интерпретация этих изменений может привести к упущению серьезных состояний. Важно обращать внимание на подъем или депрессию сегмента ST и оценивать их в контексте клинической ситуации.

7. Ошибки в оценке оси сердца. Ось сердца может изменяться при различных патологиях, и ее неправильная интерпретация может привести к ошибкам в диагностике. Необходимо учитывать, что ось может быть смещена при гипертрофии, блокадах и других состояниях.

В заключение, интерпретация ЭКГ требует внимательности и глубоких знаний. Ошибки могут иметь серьезные последствия, поэтому важно постоянно совершенствовать свои навыки и знания в этой области. Регулярная практика и использование современных рекомендаций помогут избежать распространенных ошибок и улучшить качество диагностики.

Клинические примеры и их анализ

В клинической практике анализ ЭКГ играет ключевую роль в диагностике различных сердечно-сосудистых заболеваний. Рассмотрим несколько примеров, которые помогут лучше понять, как интерпретировать результаты электрокардиограммы.

Пример 1: Нормальная ЭКГ

На нормальной ЭКГ можно увидеть четкие зубцы P, QRS и T. Интервал P-R составляет от 120 до 200 мс, комплекс QRS — менее 120 мс, а интервал QT — менее 440 мс у мужчин и 460 мс у женщин. Частота сердечных сокращений (ЧСС) находится в пределах 60-100 ударов в минуту. Нормальная ЭКГ свидетельствует о правильной работе сердца и отсутствии патологий.

Пример 2: Предсердная экстрасистолия

При предсердной экстрасистолии на ЭКГ можно наблюдать преждевременные зубцы P, которые могут отличаться по форме от нормальных. Комплекс QRS обычно остается нормальным, но может быть несколько укорочен. Интервал P-P может быть нерегулярным, что указывает на наличие аритмии. Важно отметить, что предсердная экстрасистолия может быть безсимптомной, но требует дальнейшего наблюдения.

Пример 3: Желудочковая тахикардия

Желудочковая тахикардия характеризуется широкими комплексами QRS, которые могут превышать 120 мс. Частота сердечных сокращений при этом может достигать 100-250 ударов в минуту. На ЭКГ отсутствуют нормальные зубцы P, что указывает на то, что импульсы исходят из желудочков. Это состояние требует неотложной медицинской помощи, так как может привести к более серьезным нарушениям.

Пример 4: Фибрилляция предсердий

Фибрилляция предсердий проявляется отсутствием четких зубцов P и наличием нерегулярных интервалов R-R. Частота сердечных сокращений может варьироваться, и в большинстве случаев она превышает 100 ударов в минуту. Это состояние связано с повышенным риском тромбообразования и инсульта, поэтому требует тщательного контроля и лечения.

Пример 5: Инфаркт миокарда

На ЭКГ инфаркта миокарда можно увидеть подъем сегмента ST, который указывает на острое повреждение миокарда. В зависимости от типа инфаркта (подъем ST или без подъема ST) можно определить, какой тип лечения необходим. Также могут наблюдаться изменения в зубцах T и появление патологических Q-зубцов. Эти изменения требуют немедленного вмешательства и госпитализации пациента.

Каждый из этих примеров подчеркивает важность правильной интерпретации ЭКГ для диагностики и лечения сердечно-сосудистых заболеваний. Важно помнить, что для точного анализа необходимо учитывать клиническую картину пациента и сопутствующие симптомы.

Рекомендации по дальнейшим действиям при выявлении отклонений

При расшифровке ЭКГ важно не только правильно интерпретировать полученные данные, но и знать, какие шаги предпринять в случае выявления отклонений от нормы. В первую очередь, необходимо учитывать, что ЭКГ является лишь одним из инструментов диагностики сердечно-сосудистых заболеваний, и любые изменения требуют комплексного подхода к оценке состояния пациента.

Если на ЭКГ обнаружены отклонения, такие как аритмии, изменения сегмента ST или аномалии зубцов, рекомендуется следующее:

• Повторное исследование: В некоторых случаях может потребоваться повторная запись ЭКГ для подтверждения результатов. Это особенно актуально, если отклонения были незначительными или возникли в условиях стресса.
• Клиническая оценка: Важно провести полное клиническое обследование пациента, включая сбор анамнеза, физикальное обследование и оценку симптомов. Это поможет определить, есть ли необходимость в дальнейшем углубленном исследовании.
• Дополнительные методы диагностики: В зависимости от выявленных отклонений может потребоваться проведение дополнительных исследований, таких как эхокардиография, холтеровское мониторирование, стресс-тесты или коронарография. Эти методы помогут более точно оценить состояние сердца и выявить возможные патологии.
• Консультация специалистов: В случае серьезных отклонений или подозрений на наличие заболеваний сердца целесообразно направить пациента к кардиологу для дальнейшего обследования и лечения.
• Мониторинг состояния: Если отклонения не являются критическими, но требуют внимания, необходимо организовать регулярный мониторинг состояния пациента. Это может включать периодические ЭКГ, контроль артериального давления и уровня холестерина.
• Образ жизни и профилактика: Важно обсудить с пациентом изменения в образе жизни, которые могут помочь улучшить состояние сердца. Это может включать рекомендации по питанию, физической активности, отказу от курения и контролю стресса.

Каждый случай индивидуален, и подход к лечению и наблюдению должен быть основан на конкретных данных и состоянии пациента. Важно помнить, что своевременное выявление и адекватные действия при отклонениях на ЭКГ могут существенно повлиять на прогноз и качество жизни пациента.
