Умение расшифровывать кардиограмму сердца становится актуальным, так как помогает лучше понимать здоровье и вовремя реагировать на проблемы. В статье рассмотрим основные аспекты интерпретации результатов ЭКГ в домашних условиях, а также нормы для мужчин, женщин и детей по возрасту. Узнаете, когда результаты могут быть неточными и как распознать признаки патологии, что позволит осознанно подходить к вопросам сердечно-сосудистого здоровья.

Из чего состоит ЭКГ, типы

Электрокардиограмма (ЭКГ) представляет собой графическое отображение электрической активности сердца. Анализируя изменения на ЭКГ и сопоставляя их с установленными нормами, специалисты могут диагностировать различные сердечно-сосудистые заболевания. ЭКГ выводится в виде графика на бумажной ленте, где каждая линия соответствует отдельному электроду. Также данные могут сохраняться на цифровых носителях. После записи электрокардиограмму передают врачу-кардиологу для дальнейшего анализа.

ЭКГ в состоянии покоя проводится, когда пациент лежит на спине с открытой грудью. Важно, чтобы человек оставался расслабленным и комфортным на протяжении всего теста, так как стресс, движения, кашель или дрожь могут повлиять на точность результатов. Процедура занимает от одной до пяти минут.

ЭКГ с физической нагрузкой позволяет оценить работу сердца во время физической активности. Обычно для этого используется велотренажер, на котором нагрузка постепенно увеличивается, что усложняет процесс педалирования. Тест может быть прерван, если возникают какие-либо отклонения на ЭКГ. Также в процессе регулярно измеряется артериальное давление.

Холтеровское мониторирование позволяет регистрировать электрическую активность сердца в течение 24 часов. Для этого на грудь пациента крепятся 3-4 электрода, а небольшое записывающее устройство носится на поясе или на шее. Полученные данные затем загружаются на компьютер для анализа врачом. Для корректной интерпретации результатов доктору потребуется информация о повседневной активности пациента, включая необычные события, физическую нагрузку и режим сна.

Обратите внимание!

Мониторинг по методу Холтера может быть полезен, если нерегулярное сердцебиение наблюдается лишь в определенные моменты и не фиксируется на стандартной ЭКГ.

Врачи отмечают, что самостоятельное чтение кардиограммы может быть полезным, но требует определенных знаний и навыков. Основные элементы, на которые стоит обратить внимание, включают ритм, частоту сердечных сокращений и форму волн. Специалисты подчеркивают, что нормальный ритм должен быть регулярным, а частота — в пределах 60-100 ударов в минуту. Изменения в форме волн могут указывать на различные патологии, такие как ишемия или аритмия. Однако врачи предостерегают, что неправильная интерпретация может привести к ложным выводам и ненужной панике. Поэтому, несмотря на желание разобраться в кардиограмме, лучше всего консультироваться с квалифицированным специалистом для точной диагностики и рекомендаций.

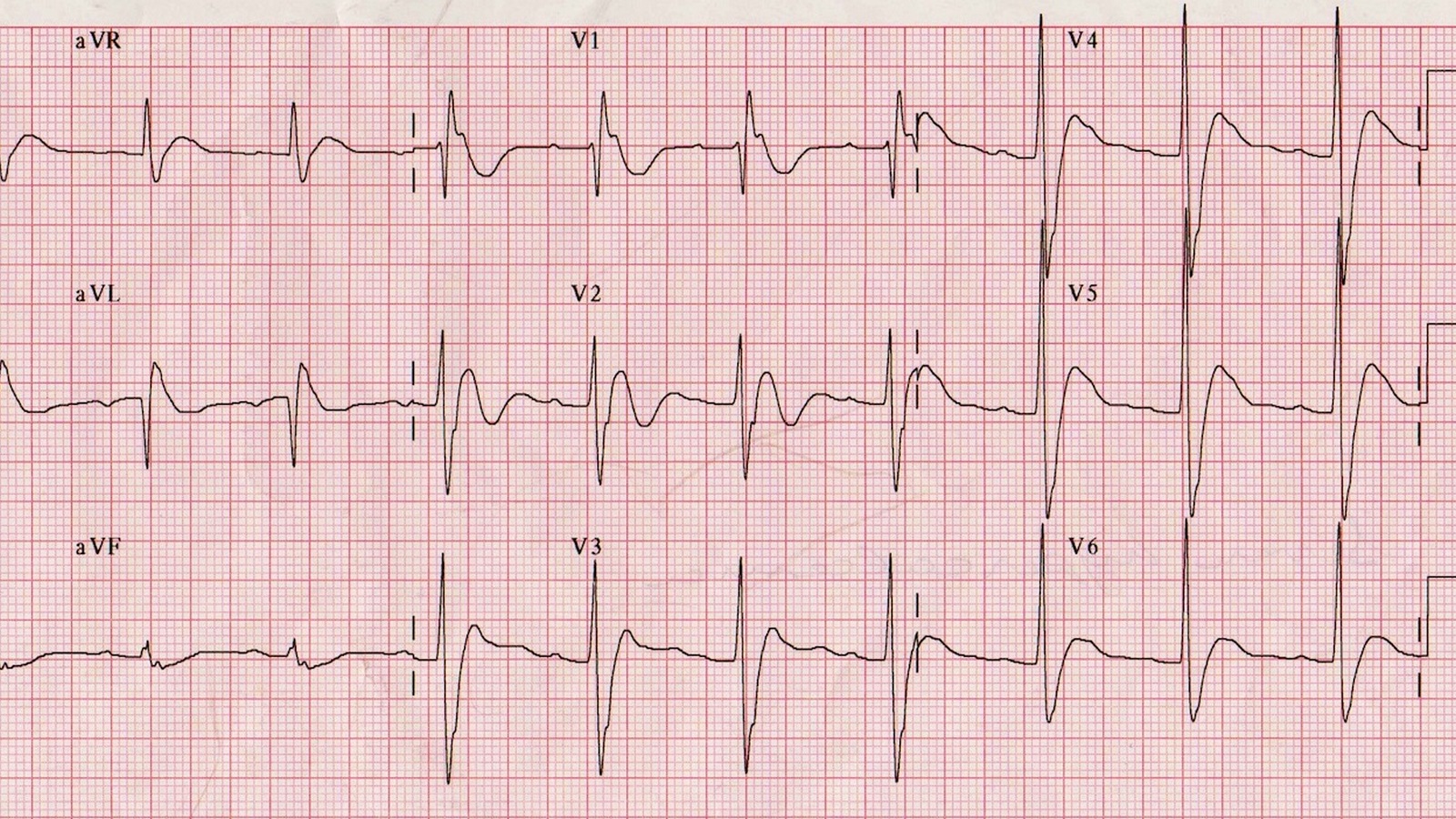

Основные понятия для расшифровки

Осваиваем расшифровку стандартной ЭКГ с 12 отведениями. Шесть из них называются «отведениями конечностей», так как располагаются на руках и ногах пациента. Остальные шесть считаются «предкордиальными», поскольку размещены на грудной клетке (прекордиуме). Конечные отведения обозначаются как I, II, III, aVL, aVR и aVF. Буква «а» указывает на «расширенные» отведения, которые вычисляются как комбинация I, II и III. Предкордиальные отведения обозначаются как V1, V2, V3, V4, V5 и V6. На графике зубцы располагаются выше изолинии и выглядят как пики и впадины:

• Зубец Р отражает электрическую активность предсердий;
• Комплекс QRS демонстрирует движение электрических импульсов через желудочки;
• Зубец Т сигнализирует о том, что импульс прекратился, и желудочки вновь расслабились.

Интервалы располагаются на изолинии. Интервал PQ показывает время, необходимое для передачи импульса от предсердий к желудочкам. Сегменты включают интервал и зубец. QRST обозначает продолжительность сокращения желудочков. TP указывает на время электрической диастолы сердца. Сегмент ST представляет собой интервал между желудочковой деполяризацией и реполяризацией и обычно горизонтален относительно изоэлектрической линии.

Структура и функционирование проводящей системы сердца. В человеческом организме проводящая система сердца (ПСС) состоит из нескольких узлов и волокон. Ее основная…

Составляющие электрокардиограммы

Частота сердечных сокращений (ЧСС) в состоянии покоя – это число ударов сердца в минуту. Этот показатель позволяет быстро оценить, насколько эффективно функционирует сердце. Нормальные значения ЧСС могут значительно различаться у разных людей, однако в общем диапазон считается от 60 до 100 ударов в минуту. С возрастом частота и регулярность пульса могут изменяться, что может указывать на сердечные заболевания или другие состояния, требующие внимания.

Тем не менее, ЧСС ниже 60 не всегда является признаком медицинской проблемы. Это может быть следствием приема определенных препаратов, таких как бета-блокаторы. Также низкая частота сердечных сокращений часто наблюдается у спортсменов. У активных людей ЧСС в покое может достигать 40 ударов в минуту, поскольку их сердечная мышца находится в отличной форме и не требует значительных усилий для поддержания стабильного ритма.

Обратите внимание!

Умеренная или низкая физическая активность обычно не оказывает значительного влияния на пульс в состоянии покоя.

Существует четыре типа сердечного ритма, которые определяются в зависимости от места, где начинается распространение импульса, вызывающего сокращение сердца:

1. Синусовый – это нормальный ритм, как по частоте, так и по регулярности. У здорового человека ЧСС может немного колебаться в пределах нормы.
2. Предсердный ритм – чаще всего это незначительное отклонение, но все же считается легкой формой нарушения.
3. Атриовентрикулярный – характеризуется частотой пульса менее 60 ударов.
4. Желудочковый – ЧСС опускается ниже 40 ударов. Это наиболее опасная форма нарушения.

Ось сердца представляет собой распределение электрической активности внутри желудочков, проецируемое вдоль фронтальной плоскости (определяется по отведениям конечностей I, II, III, aVR, aVL, aVF). Важным моментом является оценка комплекса QRS, в частности, его амплитуды:

1. Положительный: если область над изоэлектрической линией (амплитуда) больше, чем область под ней.
2. Отрицательный: если область под изоэлектрической линией больше, чем область над ней.

Основной вектор QRS располагается близко к отведению с наибольшей положительной амплитудой QRS. Нормальная ось сердца находится в диапазоне от -30 до +90 градусов. Отклонение оси в любом направлении может указывать на наличие заболевания.

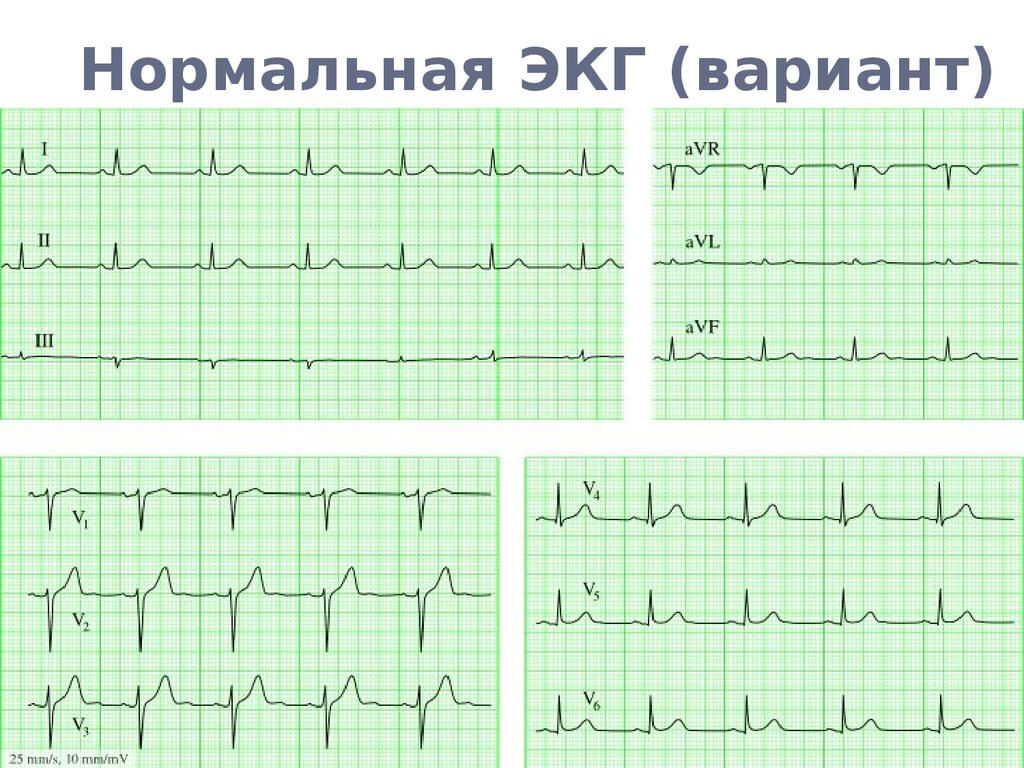

Норма ЭКГ. Все интервалы и зубцы: p, QRS, T, PR, ST

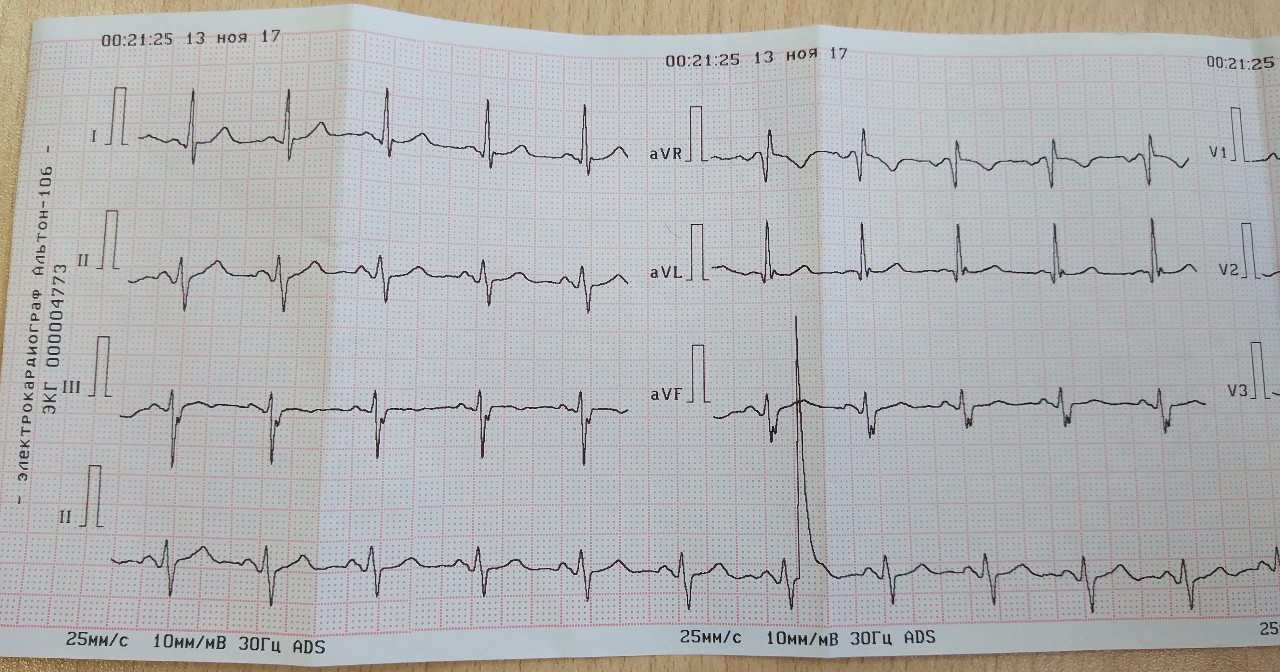

Когда ЭКГ в норме

Как видно на изображении, в верхней части первой структуры, деполяризованной при нормальном синусовом ритме, располагается правое предсердие, за которым следует левое предсердие. Таким образом, первичный электрический сигнал на стандартной ЭКГ начинается от предсердий и обозначается как зубец Р.

Важно отметить!

Хотя в большинстве отведений ЭКГ обычно фиксируется только один зубец Р, на самом деле он является результатом суммирования электрических сигналов от обоих предсердий, которые часто накладываются друг на друга.

Затем происходит краткая физиологическая задержка, так как атриовентрикулярный узел замедляет процесс электрической деполяризации (сокращения) перед тем, как сигнал перейдет в желудочки. Эта задержка формирует интервал PR — короткий период, в течение которого на ЭКГ не фиксируется электрическая активность, представленная прямой горизонтальной или «изоэлектрической» линией.

Сигнал распространяется по желудочкам сердца, вызывая их сокращение и перекачивание крови в легкие и по всему организму. Этот процесс отображается на ЭКГ в виде волн QRS. Поскольку эти волны возникают с высокой скоростью, их обычно рассматривают как комплекс QRS.

Зубец Q представляет собой первый нисходящий или «отрицательный» прогиб. Далее следует зубец R, который является восходящим отклонением (при условии, что он пересекает изоэлектрическую линию и становится «положительным»). В этом случае зубец S представляет собой следующее отклонение вниз, которое также пересекает изоэлектрическую линию, временно становясь отрицательным, прежде чем вернуться к изоэлектрической базовой линии.

Что касается желудочков, то здесь также присутствует электрический сигнал, отражающий реполяризацию (расслабление) миокарда. Это отображается в виде сегмента ST и зубца Т. Сегмент ST обычно является изоэлектрическим, а зубец Т в большинстве отведений представляет собой прямолинейное отклонение с переменной амплитудой и длительностью.

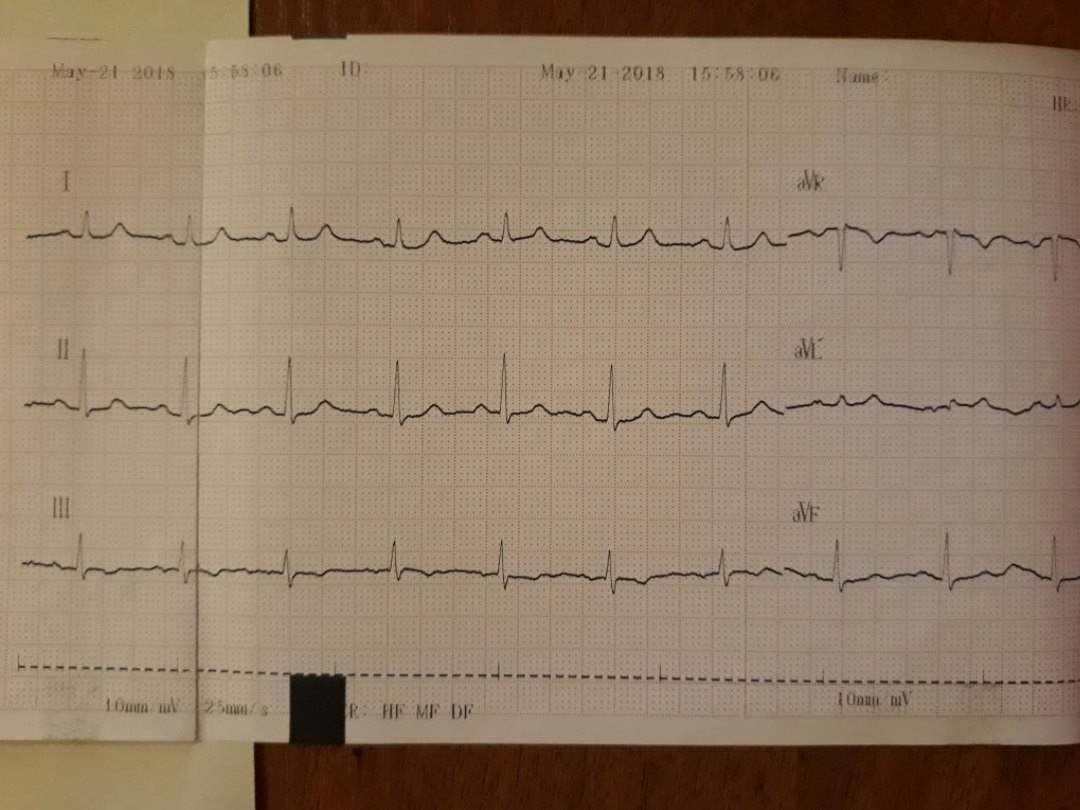

Нормальные интервалы и признаки, указывающие на патологию

Запись электрокардиограммы (ЭКГ) на стандартной бумаге позволяет определить время, необходимое для различных этапов электрической деполяризации, обычно измеряемое в миллисекундах. Для этих «интервалов» установлены нормальные значения:

1. Интервал PR (измеряется от начала зубца P до первого отклонения комплекса QRS). Нормальный диапазон составляет 120 – 200 мс.
2. Продолжительность QRS (измеряется от первого отклонения QRS до его завершения на изоэлектрической линии). Нормальный диапазон — до 120 мс.
3. Интервал QT (измеряется от первого отклонения QRS до конца зубца Т на изоэлектрической линии). Нормальный диапазон — до 440 мс.

Патологии можно выявить по определённым признакам на ЭКГ. Основные из них представлены в таблице:

Показатели ЭКГ у детей и взрослых различаются. Ниже представлена таблица параметров кардиограммы для взрослого и ребенка:

Данные, представленные в таблице, обычно зависят от возраста. Например, частота сердечных сокращений (ЧСС) у детей до 3 лет составляет 100-110 ударов в минуту, у детей 3-5 лет — до 100 ударов, 6-8 лет — 90-100, а у детей 9-12 лет — 70-85 ударов в минуту.

https://youtube.com/watch?v=NFUyw1Vc2CY

Факторы, которые влияют на данные

Тестирование ЭКГ является первым шагом, который необходимо предпринять при наличии у пациента сердечных нарушений. Специалисту важно помнить о ключевых аспектах правильного выполнения ЭКГ, так как это значительно влияет на последующие интерпретации, диагнозы и лечебные планы. На результаты ЭКГ оказывают влияние различные факторы, что в свою очередь сказывается на том, как эти данные используются для диагностики и лечения. Ниже представлены три ключевые проблемы и рекомендации, которые помогут получить точную расшифровку ЭКГ.

Для получения качественных кривых ЭКГ необходимо правильно подготовить пациента и разместить электроды. Если условия не будут соблюдены, интерпретация ЭКГ может оказаться под угрозой еще до начала процедуры. На захват электрической активности сердца с помощью электродов влияет то, что кожа может плохо проводить электричество. Поэтому хорошая подготовка включает в себя:

• удаление волос;
• очищение кожи от лосьонов, порошков и масел;
• высушивание кожи для лучшего контакта с электродом;
• абразивная обработка кожи для удаления омертвевших клеток.

Фильтрация ЭКГ помогает устранить шумы из записей. Этот процесс предназначен для того, чтобы врачи могли более четко видеть форму волны, что упрощает чтение и интерпретацию ЭКГ. Однако чрезмерная фильтрация может исказить или удалить важные данные о форме сигнала. Проблема с сильно отфильтрованными данными заключается в том, что врачи могут не осознавать, какую информацию они потеряли.

ЭКГ представляет собой визуальное отображение электрической активности сердца. Электрический импульс возникает непрерывно и повторяется, заставляя сердце биться. Для точного цифрового представления этой активности электрокардиограф в состоянии покоя должен собрать достаточное количество данных, чтобы воспроизвести аналоговый сигнал как можно ближе к оригиналу.

Обратите внимание!

Время суток также может оказывать влияние на результаты кардиограммы, поэтому рекомендуется проводить тестирование утром или днем, когда организм еще не подвергался стрессу.

ЭКГ является быстрым, безопасным и безболезненным тестом. Во время процедуры электричество не вводится в тело. Возможно, пациент почувствует небольшой дискомфорт при снятии электродов с кожи — это похоже на удаление липкой повязки — и может возникнуть легкая сыпь в местах их прикрепления. Хотя расшифровать кардиограмму можно и самостоятельно, лучше доверить эту задачу квалифицированному врачу.

Урок 1. Видеокурс "ЭКГ под силу каждому".

Частые ошибки при чтении ЭКГ

Чтение кардиограммы сердца (ЭКГ) может быть сложным процессом, особенно для тех, кто не имеет медицинского образования. Однако, даже без профессиональной подготовки, важно знать о распространенных ошибках, которые могут возникнуть при интерпретации ЭКГ. Понимание этих ошибок поможет избежать неправильных выводов и обеспечит более точное восприятие состояния сердечно-сосудистой системы.

1. Неправильная интерпретация нормальных значений. Одной из самых распространенных ошибок является неверное понимание нормальных значений ЭКГ. Каждый человек уникален, и нормальные параметры могут варьироваться в зависимости от возраста, пола и уровня физической активности. Например, у спортсменов может наблюдаться более низкая частота сердечных сокращений, что не всегда указывает на патологии.

2. Игнорирование контекста. ЭКГ не следует рассматривать изолированно. Важно учитывать клиническую картину пациента, его историю болезни и симптомы. Например, наличие боли в груди или одышки может указывать на серьезные проблемы, даже если ЭКГ выглядит относительно нормально.

3. Неправильная оценка интервалов и сегментов. Часто начинающие интерпретаторы ЭКГ могут не обращать должного внимания на такие важные параметры, как интервал PR, интервал QT и сегмент ST. Эти показатели могут дать ценную информацию о состоянии сердца. Например, удлинение интервала QT может указывать на риск аритмий, а изменения в сегменте ST могут свидетельствовать о ишемии миокарда.

4. Пропуск аритмий. Аритмии могут быть неочевидными, особенно если они редкие или кратковременные. Начинающие интерпретаторы могут не заметить такие изменения, как экстрасистолия или фибрилляция предсердий. Важно внимательно просматривать ЭКГ на наличие любых нерегулярностей в ритме.

5. Неправильное использование вспомогательных инструментов. Существуют различные программы и приложения для анализа ЭКГ, но их использование требует осторожности. Автоматический анализ может давать ложные срабатывания или пропускать важные детали. Поэтому важно всегда проверять результаты вручную и не полагаться исключительно на технологии.

6. Недостаток практики. Чтение ЭКГ требует практики и опыта. Начинающие могут испытывать трудности в распознавании паттернов и отклонений. Регулярное изучение различных ЭКГ и сравнение их с известными случаями поможет улучшить навыки интерпретации.

Избегая этих распространенных ошибок, вы сможете более точно интерпретировать кардиограмму и лучше понимать состояние сердца. Однако, всегда помните, что окончательный диагноз должен ставить только квалифицированный специалист.

Как интерпретировать результаты в зависимости от возраста и пола

Интерпретация кардиограммы сердца (ЭКГ) требует учета множества факторов, включая возраст и пол пациента. Эти параметры могут существенно влиять на нормальные значения и возможные отклонения, что важно для правильной диагностики.

Возраст: Нормальные значения ЭКГ могут варьироваться в зависимости от возраста пациента. У детей и подростков, например, могут наблюдаться более высокие частоты сердечных сокращений и отличия в форме зубцов по сравнению со взрослыми. У пожилых людей, наоборот, может наблюдаться замедление сердечного ритма и изменения в форме ЭКГ, связанные с возрастными изменениями сердечно-сосудистой системы.

Для детей и подростков нормальная частота сердечных сокращений может составлять от 70 до 100 ударов в минуту, в то время как у взрослых этот показатель обычно колеблется от 60 до 100 ударов в минуту. У пожилых людей частота может снижаться до 50-60 ударов в минуту, что также считается нормой, если отсутствуют другие симптомы.

Пол: Пол пациента также играет важную роль в интерпретации ЭКГ. У женщин, как правило, наблюдаются более высокие значения сердечного ритма по сравнению с мужчинами. Это связано с различиями в гормональном фоне и анатомических особенностях. Например, у женщин может быть более выраженная предрасположенность к определенным аритмиям, таким как предсердная фибрилляция, особенно в постменопаузальном периоде.

Кроме того, у женщин может наблюдаться более выраженное изменение сегмента ST, что может быть связано с коронарной недостаточностью. У мужчин, в свою очередь, чаще встречаются изменения, связанные с ишемической болезнью сердца, особенно в более зрелом возрасте.

При интерпретации ЭКГ важно учитывать не только возраст и пол, но и наличие сопутствующих заболеваний, таких как гипертония, диабет или сердечная недостаточность, которые могут влиять на результаты. Например, у пациентов с гипертонией могут наблюдаться изменения в зубцах QRS и сегменте ST, что требует особого внимания.

В заключение, для правильной интерпретации результатов ЭКГ необходимо учитывать возраст и пол пациента, а также другие индивидуальные особенности. Это поможет избежать ошибок в диагностике и своевременно выявить возможные патологии.

Рекомендации по дальнейшим действиям при обнаружении отклонений

При самостоятельном анализе кардиограммы важно помнить, что любые отклонения от нормы могут указывать на наличие сердечно-сосудистых заболеваний или других медицинских проблем. Если вы заметили какие-либо аномалии, следуйте приведенным ниже рекомендациям.

1. Не паникуйте. Первое и самое важное — сохранять спокойствие. Отклонения на кардиограмме не всегда означают наличие серьезной проблемы. Иногда они могут быть вызваны временными факторами, такими как стресс, физическая нагрузка или даже неправильная подготовка к исследованию.

2. Повторите исследование. Если вы заметили отклонения, попробуйте сделать кардиограмму повторно. Убедитесь, что вы соблюдаете все рекомендации по подготовке: избегайте кофеина, алкоголя и интенсивной физической активности за несколько часов до процедуры.

3. Обратитесь к врачу. Если повторная кардиограмма также показывает отклонения, обязательно проконсультируйтесь с врачом. Специалист сможет провести более детальное исследование и назначить дополнительные тесты, такие как эхокардиография или нагрузочные тесты, для более точной диагностики.

4. Ведите дневник симптомов. Записывайте все симптомы, которые вы испытываете, такие как боль в груди, одышка, головокружение или учащенное сердцебиение. Это поможет врачу лучше понять вашу ситуацию и назначить соответствующее лечение.

5. Измените образ жизни. Если у вас есть факторы риска, такие как высокое кровяное давление, высокий уровень холестерина или диабет, постарайтесь изменить свой образ жизни. Здоровое питание, регулярные физические нагрузки и отказ от курения могут значительно улучшить состояние сердечно-сосудистой системы.

6. Следите за своим состоянием. Регулярно проверяйте свое здоровье и проходите плановые медицинские обследования. Это поможет выявить возможные проблемы на ранних стадиях и предотвратить развитие серьезных заболеваний.

Помните, что самостоятельный анализ кардиограммы может быть полезным, но не заменяет профессиональной медицинской помощи. Всегда обращайтесь к специалистам для получения точной диагностики и рекомендаций по лечению.
